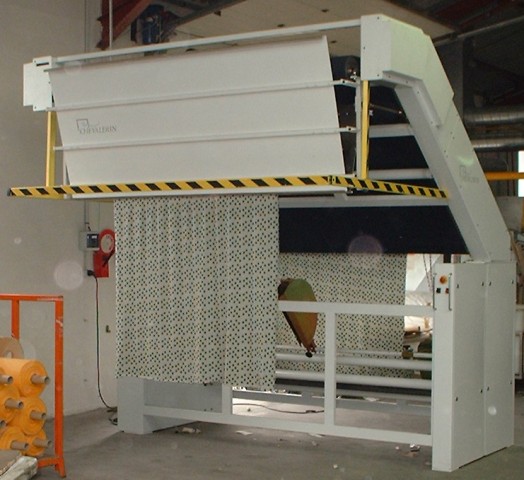

Machine à Dérouler Ultra Rapide - Type DUR
Destinée au poste de préparation avant traitement, elle permet le déroulage d'une ou 2 pièces dans un berceau pour la mise en plis rapide sans arrêt de la machine.
Synoptique machine : 92.01.30B
Fonctionnement
L'opérateur bascule la pièce dans le berceau motorisé et dépose le début de la pièce sur le tapis qui l'entraîne jusqu'à l'entrée du bac de pliage pour plier la nappe dans vos chariots ou palettes de manutention.
Vitesse de la machine : jusqu'à 150 mètres/mn (ce qui permet une production de 300m/mn lorsqu'il y a 2 nappes de ricot tubulaire par exemple).
Largeur utile : 2,2 mètres
Alimentation : En rouleau jusqu'à 600 mm de diamètre dans un berceau motorisé commandé par un moteur et un variateur de vitesse indépendant.
Tapis : la nappe est portée par le tapis entraîneur jusqu'à l'entrée du bac de pliage.
Bac de Pliage : En forme de V la nappe tombe automatiquement dans l'entonnoir, pour sa mise en plis vagues (largeur 1 mètre environ) dans vos chariots de manutention.
Commande du mouvement
Moteur et un variateur de vitesse indépendant.
Par boutons poussoirs marche & arrêt implantés aux quatre coins de la machine.
Un potentiomètre manuel permet le réglage de la vitesse générale de la machine .
Un second potentiomètre permet d'ajuster la vitesse du berceau par rapport à la vitesse du tapis roulant.
Boutons d'arrêt d'urgence à verrouillage implantés aux 4 coins de la machine.
Motorisation par réducteurs de construction standard et moteurs triphasés (sans charbons).
Variateurs électroniques de type fréquence.
Encombrement de la Machine
Largeur : 3 M 000
Longueur : 3 M 000
Hauteur : 2 M 800
Poids : environ 1250 Kg
Branchement Electrique : 230 Volts monophasé - Puissance : 3 KW
